Matriz de conmutación de mayor tamaño con tecnología SDI 12G que permite distribuir simultáneamente y sin latencia todo tipo de señales en distintas definiciones. Incluye panel de control integrado con pantalla LCD, mando giratorio de metal mecanizado, resincronización y programa de control externo.

Las nuevas matrices de conmutación Blackmagic Videohub 12G permiten conectar varios equipos sin marañas de cables. Gracias a su tecnología SDI, brindan la posibilidad de distribuir simultáneamente todo tipo de señales en distintas definiciones sin latencia alguna, por lo cual son ideales para llevar a cabo transmisiones y producciones en directo.

Incluyen un panel frontal elegante con una pantalla de cristal líquido, que muestra los nombres de los dispositivos conectados y las imágenes respectivas, así como botones para acceder rápidamente a estos, y un mando giratorio de metal mecanizado con un revestimiento de goma suave que facilita la búsqueda de fuentes. Además, el puerto Ethernet simplifica el control de la matriz mediante paneles externos o virtuales.

Evita marañas de cables

Al conectar todos los equipos SDI directamente a la matriz y efectuar las conexiones electrónicamente, es posible evitar los enredos de cables. Tampoco se precisan diagramas de sistemas complejos para el estudio, ya que se puede conectar cualquier fuente a un equipo de destino o transmitir una misma señal a varios dispositivos. Dado que todas las fuentes se ven en un mismo monitor, se obtiene una gran flexibilidad a la hora de enfrentar cambios constantes o incluso emergencias.

Además, es posible obtener copias maestras de respaldo utilizando varios grabadores HyperDeck o transmitir las imágenes a distintos procesadores para todas las plataformas de transmisión. Las matrices Blackmagic Videohub 12G también proporcionan entradas adicionales para mezcladores ATEM.

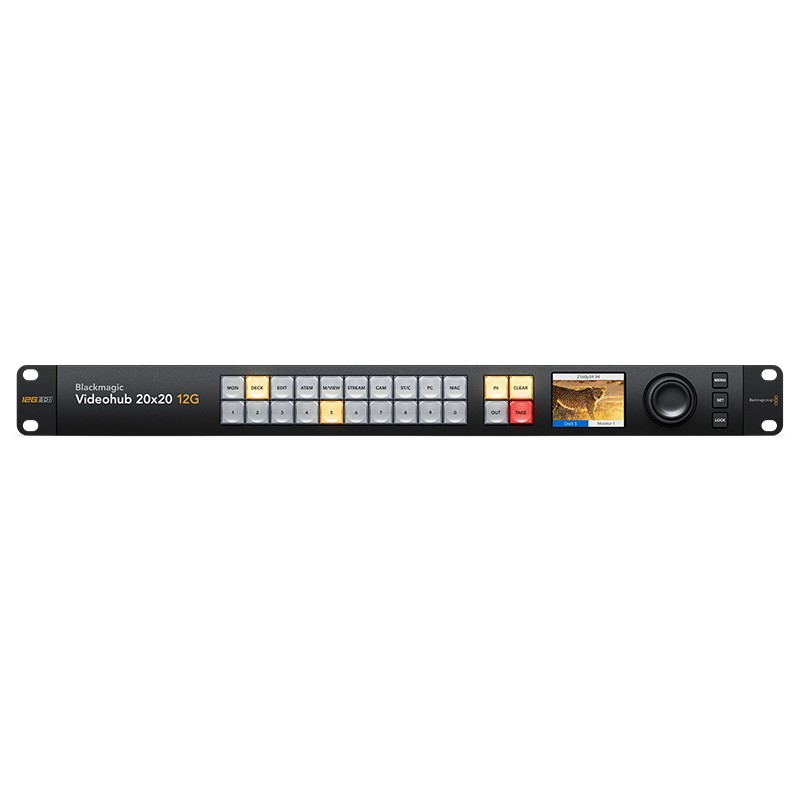

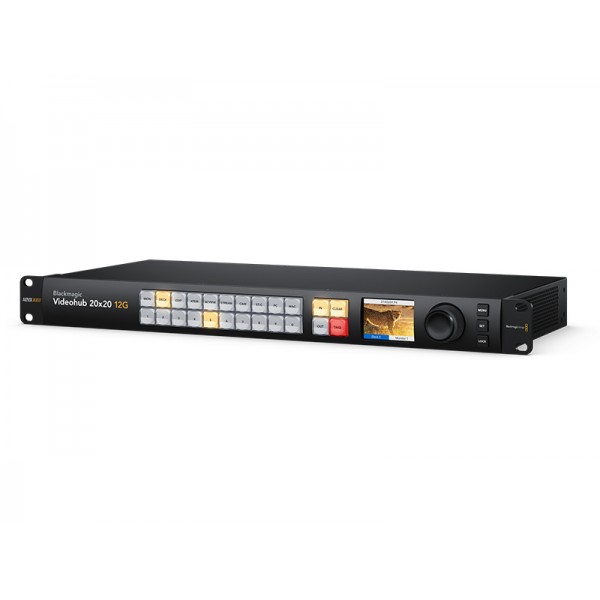

Panel frontal con diseño elegante

El panel de control integrado permite distribuir las señales y brinda una solución eficaz para aquellos bastidores que no cuentan con espacio suficiente para instalar paneles físicos adicionales. El diseño es similar al del dispositivo Videohub Master Control Pro, con un mando giratorio que simplifica la búsqueda de fuentes, botones que permiten acceder rápidamente a los distintos equipos conectados y una pantalla de cristal líquido que muestra los nombres de los dispositivos y las imágenes correspondientes. Asimismo, la pantalla brinda acceso a los distintos menús de ajustes de la matriz.

Botones de acceso directo

Estos botones permiten seleccionar directamente las distintas fuentes y los equipos de destino, junto con los botones numerados. Además, brindan la posibilidad de realizar cortes directos si están asignados a un dispositivo en particular.

Botón para fuentes

Este botón permite seleccionar fuentes de la lista mediante el mando giratorio y los botones de acceso directo. Al girar el mando, es posible ver las distintas fuentes.

Botón de cancelación

Este botón permite cancelar una asignación determinada, manteniendo el equipo seleccionado sin efectuar cambios.

Pantalla de cristal líquido

La pantalla muestra con claridad los nombres de las fuentes conectadas a los equipos de destino, así como las señales transmitidas, lo cual facilita la búsqueda de fuentes.

Botones numerados

Los botones numerados del 0 al 9 permiten identificar distintas unidades, por ejemplo, monitor 1, monitor 2 y monitor 3. Primero se selecciona el tipo de dispositivo y luego el número.

Botón para destinos

Este botón permite seleccionar el equipo al cual se transmite la fuente. Generalmente, esto se lleva a cabo en primer lugar para confirmar la señal que se cambiará. A continuación, se podrá ver la fuente activa antes de elegir otra.

Botón de confrimación

Este botón permite confirmar y aceptar la fuente seleccionada, a fin de evitar errores. También es posible desactivar esta función para equipos de destino específicos al distribuir señales en directo.

Mando giratorio

El mando giratorio de metal mecanizado incluye un revestimiento de goma suave y un embrague electrónico. Permite ver en la pantalla el nombre de los dispositivos conectados en orden alfabético y se detiene automáticamente al llegar al final de la lista.

Comprobación visual

La pantalla de cristal líquido integrada muestra las imágenes correspondientes a cada fuente. Esto permite comprobarlas antes de realizar un cambio. Los rótulos debajo de estas facilitan su identificación. Las fuentes se organizan por orden alfabético, y es posible ver las respectivas señales aun si los formatos son diferentes, lo cual brinda la oportunidad de confirmarlas visualmente. Además, en bastidores con espacio limitado, la pantalla integrada evita la necesidad de agregar un monitor SDI externo.

Tecnología SDI 12G para señales de distinta definición

Todos los modelos Blackmagic Videohub 12G incluyen conexiones SDI 12G avanzadas que brindan compatibilidad con señales en distinta definición, a una resolución máxima de 2160p60, facilitando así la conexión de diversos equipos. Estas matrices permiten distribuir señales en cualquier formato simultáneamente. Por ejemplo, el modelo 40x40 es capaz de procesar 40 tipos de formatos distintos al mismo tiempo. Solo esta conectividad ofrece la posibilidad de procesar imágenes UHD de alta frecuencia mediante un solo cable BNC, que a su vez también puede conectarse a equipos HD. Esta tecnología proporciona una garantía de rendimiento a futuro.

Resincronización automática

Los modelos Videohub incluyen una función de resincronización automática en todas las entradas SDI. Este proceso recompone la señal recibida para brindar la máxima calidad, lo cual es de suma importancia, ya que la imagen se deteriora cuando se transmite a grandes distancias. Los cables más costosos y de mayor calidad pueden solucionar en parte este problema, pero no evitan la pérdida de la integridad de la señal debido a su longitud. Gracias a la resincronización, todos los equipos en el estudio reciben una señal regenerada con menos inestabilidad. De este modo, es posible utilizar cables de mayor longitud sin que ocurran problemas técnicos.

Paneles de control externos

Todos los modelos Blackmagic Videohub pueden controlarse a distancia, lo cual resulta fundamental en estudios de grandes dimensiones donde los equipos conectados a la matriz se encuentran en distintas partes del edificio. Existen dos tipos de paneles disponibles. El modelo Videohub Master Control Pro es similar al panel frontal de los dispositivos e incluye un mando giratorio, una pantalla de cristal líquido y botones de acceso directo.

Por su parte, la versión Videohub Smart Control Pro generalmente se programa de forma tal que el panel controle una de las salidas de la matriz, y cada botón se asigna a una entrada. De esta manera, es posible realizar cortes directos al instante presionando los botones del panel. Para lograr un resultado óptimo, es recomendable instalar uno de estos paneles debajo de cada monitor.

Control mediante equipos Mac o Windows y dispositivos iPad

El programa Videohub Software Control es gratuito y permite controlar la matriz de manera externa y económica. Se encuentra disponible para sistemas Mac y Windows, de manera que puede instalarse en los equipos informáticos ya utilizados en trabajos creativos. La interfaz incluye botones de gran tamaño que resultan simples de usar.

Cada uno de ellos puede asignarse a una entrada o una salida y tiene un ícono que facilita su identificación visual. Son ideales para dispositivos con pantalla táctil, ya que permiten utilizarlos como paneles de control. Este programa también está disponible para dispositivos iPad.

Incluye programa utilitario

Al usar una matriz Blackmagic Videohub 12G por primera vez, las entradas y las salidas tienen nombres predeterminados. Sin embargo, es muy sencillo modificarlos para que coincidan con los de los equipos conectados. En tal sentido, el programa Videohub Setup incluido permite cambiarlos e incluso activar el botón de confirmación al alternar entre las distintas fuentes o para salidas específicas.

Además, brinda la posibilidad de configurar los botones del panel frontal, modificar los ajustes de los paneles externos conectados o actualizar la matriz conectándola a un equipo Mac o Windows mediante el puerto USB o una red Ethernet.

Herramientas de desarrollo para un control personalizado

Los diferentes modelos Videohub incluyen un conjunto de herramientas de desarrollo gratuito que permite a cualquier desarrollador o integrador de sistemas diseñar un protocolo para integrar el dispositivo a otras infraestructuras de distribución de señales. A tales efectos, se emplea un protocolo de texto que es muy sencillo de usar. Esto facilita la creación de soluciones de control personalizadas para distintas plataformas informáticas y dispositivos integrados, por ejemplo, Raspberry Pi y Arduino.

El protocolo también puede utilizarse con una aplicación Telnet, a fin de realizar pruebas de control con la matriz antes de comenzar a programar. Se trata del mismo protocolo empleado en el programa Videohub Software Control, de modo que su funcionamiento ha sido certificado e incluye todas las funciones necesarias para aplicaciones de control complejas.

Interfaz en 13 idiomas

La interfaz de los modelos Blackmagic Videohub 12G está disponible en español, alemán, chino, coreano, francés, inglés, italiano, japonés, polaco, portugués, ruso, turco y ucraniano. Es posible escoger uno de estos idiomas desde el menú de ajustes y volver a cambiarlo en cualquier momento. Al elegir una de las opciones, los menús y rótulos se mostrarán en dicho idioma en la pantalla de la matriz. Sin embargo, independientemente del idioma seleccionado, dado que se utiliza el sistema Unicode para el texto que identifica las entradas y las salidas, cabe la posibilidad de utilizar nombres en distintos idiomas simultáneamente. Esto facilita el trabajo con equipos locales en distintas partes del mundo.

Mejor calidad de imagen

Múltiples formatos

Al trabajar en eventos mundiales, es necesario estar al día con la tecnología y los formatos televisivos más recientes. En tal sentido, las matrices Videohub brindan compatibilidad con señales en definición 525SD, 625SD, 720HD, 1080HD y UHD. Además, admiten el uso simultáneo de distintos formatos.

Audio integrado

La tecnología SDI permite integrar hasta 32 canales de audio en la señal SDI. La ventaja de esto es que solo es necesario utilizar un cable BNC, y el audio se mantiene perfectamente sincronizado con las imágenes. Todos los equipos SDI modernos son compatibles con esta tecnología.

Mayor precisión cromática y profundidad de bits

Las matrices Videohub han sido diseñadas para ofrecer compatibilidad con imágenes de la mejor calidad. En la actualidad, generalmente se utiliza una profundidad de color de 10 bits, ya que permite representar los colores con mayor precisión que las señales de 8 bits. De esta forma, es posible transmitir señales 4:2:2, 4:4:4 y de 8, 10 o 12 bits en cualquier formato. Además, la compatibilidad con señales SDI de 12 bits brinda la oportunidad de utilizar estas matrices en proyectos cinematográficos.
