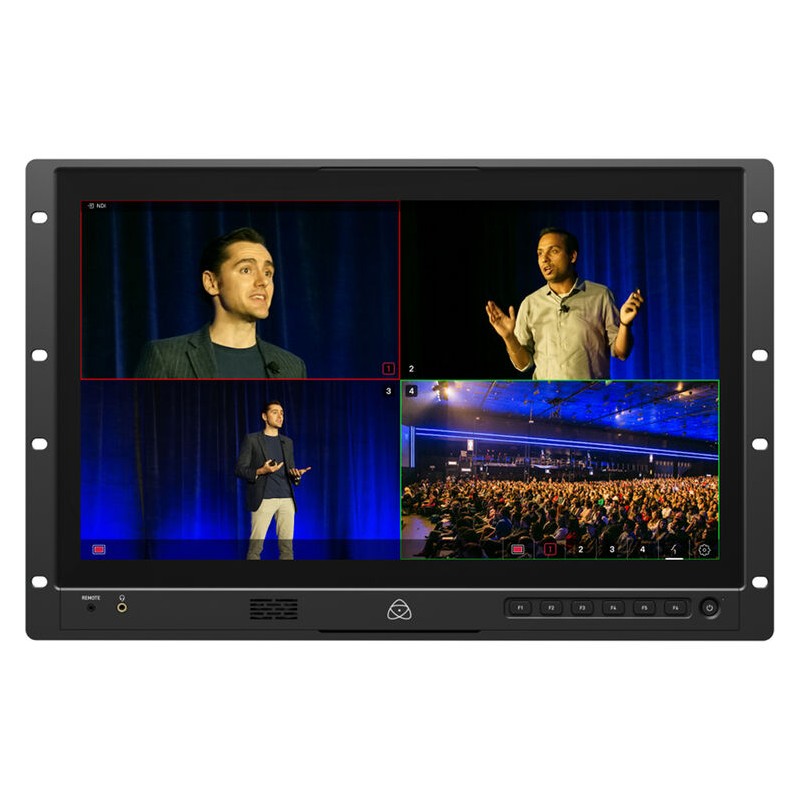

Atomos Shogun AV-19M | Monitor rack 4K HDR de 19"

Atomos Shogun AV-19M | Monitor rack 4K HDR de 19"

Monitor profesional 4K de 19 pulgadas para broadcast y producción en directo con NDI HX3, 12G-SDI, HDMI, pantalla táctil de 1200 nits y herramientas avanzadas de análisis.

Características:

• Monitor profesional de 19 pulgadas diseñado para instalación en rack de 19".
• Pantalla táctil 4K UHD de 3840 x 2160 píxeles.
• Brillo de hasta 1200 nits para una visualización clara en entornos de producción.
• Cobertura de color del 100 % Rec.709 y 99 % DCI-P3.
• Monitorización híbrida mediante NDI HX3, 12G-SDI y HDMI.
• Visualización de una fuente NDI HX3 a pantalla completa o hasta cuatro fuentes en Quad View.
• Entrada y salida HDMI 2.0 con señales de hasta 4K60p.
• Entrada y salida 12G-SDI compatibles también con 6G-SDI y 3G-SDI.
• Conversión de señal HDMI a SDI y SDI a HDMI.
• Herramientas profesionales como waveform, vectorscopio, RGB parade, zebra y focus peaking.
• False Color Atomos, ARRI False Color y EL Zone incluidos.
• Compatibilidad con LUT 3D en formato .cube.
• Previsualización de señales Log y HDR mediante HLG, PQ y LUT.
• Seis botones de función personalizables para accesos rápidos.
• Salidas de audio profesionales XLR y conexión para auriculares.
• Calibración profesional mediante sondas Calibrite compatibles.
• Diseño de 7 RU preparado para salas de control, unidades móviles y flypacks.

Monitor 4K profesional para broadcast y producción

El Atomos Shogun AV-19M es un monitor 4K profesional de 19 pulgadas diseñado para producciones en directo, broadcast, salas de control, unidades móviles y video villages. Combina monitorización mediante NDI HX3, 12G-SDI y HDMI con una pantalla de gran formato y un completo conjunto de herramientas de análisis de imagen.

Está pensado específicamente como monitor de producción dedicado, sin grabación integrada ni funciones de mezcla de vídeo en directo.

Pantalla 4K UHD de 19 pulgadas

El Shogun AV-19M incorpora una pantalla táctil de 19 pulgadas con resolución nativa de 3840 x 2160 píxeles.

Su tamaño permite evaluar con mayor comodidad enfoque, exposición, composición y color, convirtiéndolo en una solución especialmente útil para directores, DIT, operadores de cámara y clientes.

El brillo máximo alcanza los 1200 nits y la profundidad de color indicada es de 10 bits mediante panel 8+2 FRC.

Amplia cobertura cromática

El monitor ofrece una cobertura del 100 % Rec.709 y del 99 % DCI-P3.

También se especifica una cobertura del 99 % NTSC y del 87 % BT.2020.

Esta amplia reproducción cromática permite trabajar en flujos de producción y postproducción donde la valoración precisa de la imagen resulta fundamental.

NDI HX3 mediante Ethernet

La conexión Ethernet permite recibir vídeo mediante NDI HX3 con baja latencia dentro de redes compatibles.

Puede visualizarse una única fuente NDI a pantalla completa o combinar hasta cuatro fuentes NDI en un diseño Quad View.

Esto permite crear una vista multicámara básica directamente desde el monitor sin necesidad de añadir un multiviewer independiente para esas fuentes NDI.

El Quad View y el cambio entre múltiples entradas se especifican para NDI HX3.

12G-SDI y HDMI 2.0

El monitor incorpora una entrada 12G-SDI y una salida 12G-SDI, manteniendo compatibilidad con señales 6G-SDI y 3G-SDI.

También dispone de una entrada HDMI 2.0 y una salida HDMI 2.0 capaces de trabajar con señales hasta 4K60p.

La conversión integrada permite pasar de HDMI a SDI y de SDI a HDMI, facilitando la integración de equipos pertenecientes a diferentes entornos de producción.

Monitorización hasta 4K60p

El Shogun AV-19M admite monitorización de señales DCI 4K y UHD 4K hasta 60p.

También puede trabajar con 2K hasta 60p y Full HD hasta 120p, además de formatos entrelazados y 720p.

Esta compatibilidad permite incorporarlo a producciones de cine, televisión, publicidad, eventos y streaming con una amplia variedad de cámaras y fuentes.

Herramientas profesionales de análisis

El Shogun AV-19M integra herramientas destinadas a comprobar técnicamente la señal durante una producción.

Dispone de waveform con diferentes tamaños y ajustes de opacidad.

- RGB Parade.

- Vectorscopio.

- Focus Peaking.

- Zoom 2x.

- Zebra configurable.

- False Color Atomos.

- ARRI False Color.

- EL Zone False Color.

- Blue Only.

- Marcadores de cuadrícula.

- Áreas seguras para gráficos y acción.

Estas funciones permiten comprobar enfoque, exposición, color y encuadre directamente desde el monitor.

EL Zone para exposición

La integración de EL Zone proporciona una herramienta adicional para evaluar la exposición mediante zonas.

Junto con waveform, zebra y las diferentes variantes de false color, permite adaptar el método de control a las preferencias del operador y al flujo de producción.

LUT 3D y monitorización Log

El monitor admite LUT personalizadas en formato .cube de 17 y 33 puntos.

También permite realizar una visualización 50/50 y aplicar LUT sobre la salida loop.

El procesamiento interno reconoce diferentes curvas Log y HDR de fabricantes como Sony, Canon, ARRI, Panasonic, RED, Fujifilm, Nikon y JVC.

De este modo, es posible recibir una señal Log y visualizar una aproximación al aspecto final mediante Rec.709 o LUT personalizada.

Flujos HLG y PQ

El sistema incluye modos de monitorización Native, HLG, PQ y 3D LUT.

También permite conversiones de señales Log o HDR hacia HLG y PQ.

Por ello resulta adecuado para flujos de monitorización HDR, aunque la tabla técnica proporcionada también incluye el campo "HDR Support: No". Conviene interpretar esta especificación como ausencia de una certificación HDR específica del panel, no como ausencia de herramientas para trabajar con señales HLG y PQ.

Desqueeze anamórfico

El Shogun AV-19M permite visualizar correctamente material capturado con diferentes factores anamórficos.

Incluye desqueeze 1.25x, 1.33x, 1.5x, 1.6x, 1.65x, 1.79x, 1.8x y 2x.

También incorpora guías cinematográficas para relaciones como 2.4:1, 2.35:1, 1.9:1, 1.85:1 y 4:3.

Guías para contenidos verticales y redes sociales

El monitor incorpora asimismo guías para formatos 9:16, 1:1, 1.91:1 y 4:5.

Estas referencias facilitan preparar encuadres cuando una misma producción debe adaptarse posteriormente a formatos verticales, cuadrados o destinados a redes sociales.

Seis botones personalizables

Además de la interfaz táctil, el monitor dispone de seis botones multifunción configurables.

Pueden asignarse a herramientas utilizadas con frecuencia, como LUT, waveform, focus peaking, desqueeze anamórfico u otras funciones de monitorización.

Esto agiliza el trabajo durante producciones en las que el operador necesita acceder inmediatamente a determinadas herramientas.

Monitorización de audio profesional

El monitor permite escuchar y comprobar el audio embebido en señales SDI, HDMI y NDI compatibles.

Dispone de dos salidas XLR de 3 pines, una salida de auriculares de 3,5 mm y altavoz integrado de referencia.

El audio trabaja a 24 bits y 48 kHz.

Preparado para rack de 19 pulgadas

El chasis incorpora orejas para instalación directa en rack y ocupa una altura de 7 RU.

Este diseño facilita su instalación permanente en salas de control, estudios y unidades móviles, así como su integración en flypacks destinados a producciones itinerantes.

El flypack específico se ofrece como accesorio opcional.

Construcción para producción profesional

El cuerpo combina aluminio y plástico ABS e incorpora refrigeración activa mediante ventilador controlado y disipador.

Sus dimensiones son aproximadamente 482 x 310 x 60 mm y su peso es de 5,22 kg.

Está diseñado para funcionar con temperaturas ambientales de hasta 40 °C.

Calibración profesional

El Shogun AV-19M admite calibración utilizando sondas Calibrite compatibles mediante el ecosistema de calibración de Atomos.

La documentación facilitada menciona las familias Display Pro y Display Plus y el cable Atomos ATOMCAB018, vendido por separado.

Esto permite mantener una reproducción coherente en flujos Rec.709 y de monitorización HDR.

Compra el Atomos Shogun AV-19M si necesitas un monitor rack 4K profesional para centralizar la monitorización NDI, SDI y HDMI en producción, broadcast y eventos en directo.

Aplicaciones Recomendadas

• Salas de control de televisión y broadcast.
• Galerías de realización y producción en directo.
• Unidades móviles y vehículos OB.
• Video villages en rodajes de cine, publicidad y televisión.
• Monitor de referencia para director y dirección de fotografía.
• Estaciones de trabajo para DIT.
• Monitorización multicámara mediante NDI HX3.
• Producciones en directo con infraestructura IP.
• Monitorización 12G-SDI de señales 4K.
• Producciones híbridas con fuentes HDMI y SDI.
• Eventos en directo y producciones itinerantes mediante flypacks.
• Evaluación de señales Log mediante LUT personalizadas.
• Monitorización técnica de exposición, color y enfoque.

Compatibilidad

Compatible con fuentes NDI HX3 mediante Ethernet.

Compatible con señales HDMI 2.0 hasta 4K60p.

Compatible con señales 12G-SDI, 6G-SDI y 3G-SDI.

Compatible con señales DCI 4K hasta 60p.

Compatible con señales UHD 4K hasta 60p.

Compatible con señales Full HD hasta 120p.

Compatible con LUT en formato .cube de 17 y 33 puntos.

Compatible con señales Log de Sony, Canon, ARRI, Panasonic, RED, Fujifilm, Nikon y JVC según las curvas especificadas.

Compatible con HLG y PQ para flujos de monitorización HDR.

Compatible con almacenamiento USB certificado por Atomos para carga de LUT, actualizaciones y otras funciones compatibles.

Compatible con sondas de calibración Calibrite admitidas por Atomos mediante el cable ATOMCAB018, vendido por separado.

Puede instalarse directamente en rack estándar de 19 pulgadas y ocupa 7 RU.

Incluye:

• 1 monitor Atomos Shogun AV-19M.
• 1 fuente de alimentación con conexión XLR de 4 pines.
• 5 cables de alimentación IEC internacionales.
• 10 unidades de tornillería y tuercas para rack.
• 1 paño para pantalla.
• 1 guía de inicio rápido.

Especificaciones Técnicas

Tipo: Monitor profesional rack 4K.

Pantalla: 19 pulgadas.

Resolución: 3840 x 2160 píxeles.

Formato: 4K UHD.

Pantalla táctil: Capacitiva.

Brillo máximo: 1200 nits.

Profundidad de color: 10 bits mediante 8+2 FRC.

Cobertura Rec.709: 100 %.

Cobertura DCI-P3: 99 %.

Cobertura BT.2020: 87 %.

Entrada SDI: 1 x 12G-SDI.

Salida SDI: 1 x 12G-SDI.

Entrada HDMI: 1 x HDMI 2.0.

Salida HDMI: 1 x HDMI 2.0.

Resolución máxima HDMI: Hasta 4K60p.

Ethernet: 1 x RJ45.

NDI: NDI HX3.

Quad View: Hasta 4 fuentes NDI HX3.

USB: 2 x USB-C.

Audio analógico: 2 x XLR de 3 pines.

Auriculares: 3,5 mm.

Altavoz integrado: Sí, mono hasta 1,5 W.

Audio: PCM, 24 bits / 48 kHz.

Conversión HDMI a SDI: Sí.

Conversión SDI a HDMI: Sí.

LUT: 3D LUT .cube de 17 y 33 puntos.

Waveform: Sí.

Vectorscopio: Sí.

RGB Parade: Sí.

Focus Peaking: Sí.

False Color: Atomos, ARRI y EL Zone.

Zebra: Sí.

Desqueeze anamórfico: Sí.

Botones asignables: 6.

Montaje: Rack de 19 pulgadas.

Altura en rack: 7 RU.

VESA: No.

Alimentación: 12 a 16,8 V DC.

Entrada de alimentación: XLR de 4 pines.

Consumo: 75 W.

Dimensiones: 482 x 310 x 60 mm.

Peso: 5,22 kg.

Refrigeración: Ventilador activo controlado.

Temperatura máxima de funcionamiento: 40 °C.

Grabación integrada: No.

Live switching integrado: No.

Wi-Fi: No.

Bluetooth: No.

Garantía estándar: 1 año.

Extensión de garantía: Hasta 2 años mediante registro del producto, excluyendo la pantalla según las condiciones indicadas.
