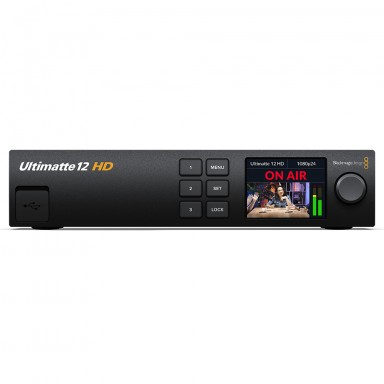

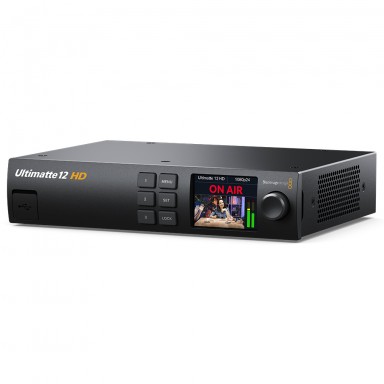

Blackmagic Ultimatte 12 HD
O compositor de crominância HD mais avançado e económico do mercado. Inclui processamento de bordas de última geração, separação de cores incomparável e supressão aprimorada de overshoot.
Os novos modelos Ultimatte 12 não são simples compositores digitais, mas sim processadores de última geração concebidos para gráficos da próxima geração que permitem a mistura de imagens em tempo real. Os algoritmos inovadores e a colorimetria deste dispositivo permitem obter composições com um aspeto verdadeiramente realista.
Além disso, oferecem um processamento de bordas de qualidade excecional, uma melhor separação de cores com uma fidelidade espantosa e uma excelente supressão de ultrapassagem, mesmo em áreas sombreadas ou através de objectos transparentes, como janelas. Esta linha inclui quatro modelos impressionantes que suportam imagens HD, UHD e 8K. Imagine apresentar boletins meteorológicos, programas desportivos, noticiários e notícias da indústria do entretenimento com sobreposições de qualidade cinematográfica em tempo real.
Um compositor para cada câmara
Quando se trabalha em direto com várias câmaras a filmar de diferentes ângulos, é comum que os fundos verdes variem um pouco. As ferramentas de composição oferecidas pelos misturadores utilizam os mesmos parâmetros para todas as unidades, o que compromete a qualidade das composições, uma vez que existe uma ligeira diferença na forma como cada câmara capta a cor verde. O novo Ultimatte 12 elimina estes problemas, uma vez que oferece uma tecnologia inigualável a um preço acessível, permitindo combinar cada câmara com um compositor e, assim, apresentar o sinal de cada câmara num ecrã diferente. Isto, por sua vez, facilita a criação de composições profissionais que não são limitadas pelo design do cenário, permitindo a criação de ambientes completamente novos.
Geração de ambientes virtuais para transmissões em direto
Quer estejam a trabalhar em boletins noticiosos, eventos desportivos, produções cinematográficas ou programas de entretenimento, os modelos Ultimatte 12 oferecem a qualidade ideal para gerar imagens compostas incrivelmente autênticas e colocar o apresentador em qualquer ambiente. Oferecem também a capacidade de guardar conteúdos na memória interna, eliminando a necessidade de fontes em direto para todas as entradas. Permitem também adicionar elementos de realidade aumentada a qualquer cena com uma transparência tão extraordinária que até se pode ver uma pessoa através deles. Estes modelos são ideais para produções cinematográficas, dando aos actores e realizadores a vantagem de poderem ver a cena a ser filmada no estúdio.
Estúdios virtuais realistas com câmaras fixas
É agora possível criar um estúdio de emissão de dimensões consideráveis, mesmo em pequenos apartamentos ou numa cave, uma vez que a memória interna desta linha de equipamento oferece a oportunidade de pré-carregar imagens fixas renderizadas a partir de um estúdio virtual 3D modelado. Isto é verdadeiramente revolucionário no domínio da produção em direto, uma vez que os cenários virtuais podem ser utilizados mesmo sem o espaço físico necessário para montar um estúdio de emissão e sem a necessidade de equipamento externo. Basta combinar cada uma das câmaras com uma unidade Ultimatte 12 e carregar as imagens de fundo. Uma vez que estas já estão renderizadas, este método pode ser mais realista do que um cenário virtual convencional, especialmente se as câmaras permanecerem estáticas. Ao mesmo tempo, graças ao baixo preço do dispositivo, podem ser utilizadas mais câmaras.
Novos algoritmos e maior espaço de cor
Todos os dispositivos desta linha, incluindo o Ultimatte 12 HD Mini, oferecem os mesmos algoritmos de processamento de imagem de última geração e um vasto espaço de cor. Como resultado, a qualidade das composições não varia de unidade para unidade. Geram automaticamente máscaras internas para processar diferentes partes da imagem individualmente, consoante as cores presentes em cada uma das áreas. Isto é equivalente a utilizar vários compositores em simultâneo na mesma sobreposição. Por sua vez, é possível ajustar detalhes subtis das margens em áreas onde é mais necessário, por exemplo, à volta do cabelo, bem como suavizar a transição de uma cor para outra nos objectos presentes na cena. O processamento matemático de cada sub-pixel permite uma qualidade e nitidez sem paralelo.
Análise automática de cenas para sobreposições instantâneas
As produções em direto requerem agilidade. A tecnologia Ultimatte 12 dá-lhe a capacidade de analisar uma cena e definir automaticamente mais de 100 parâmetros para obter composições extraordinárias num instante. O primeiro passo é verificar se o ambiente está bem iluminado e se o equilíbrio de brancos das câmaras está correto. Depois, basta ativar a função de composição automática e o dispositivo faz todo o trabalho. Além disso, todos os modelos têm uma função de correção para compensar fundos verdes ou azuis com iluminação irregular. Isto permite que as sobreposições sejam feitas rapidamente com o mínimo de esforço, dando aos operadores de câmara a oportunidade de prestarem mais atenção ao programa.
Camadas translúcidas e gráficos profissionais
Com um compositor digital tradicional, é praticamente impossível adicionar gráficos de computador ou outros objectos de cor translúcida, uma vez que é muito difícil extrair o fundo verde ou azul de um elemento semi-transparente sem afetar a sua cromaticidade original. No entanto, a tecnologia Ultimatte 12 oferece um modo revolucionário de composição em camadas que permite a sobreposição de objectos à imagem de fundo. Isto permite que objectos como janelas translúcidas sejam incorporados com um aspeto realista. Assim, quando se olha através do objeto ou se caminha por trás dele, as cores são preservadas e a cena parece muito mais autêntica.
Reprodução fiel e retenção de cores complexas
Os modelos Ultimatte 12 oferecem um processamento avançado de reflexos, bordos e transições entre diferentes tonalidades, de modo a que o fundo possa ser removido sem afetar as cores a preservar. Isto permite-lhes manter e reproduzir as tonalidades com uma fidelidade que outros compositores não conseguem obter, por exemplo, um amarelo vivo contra um fundo verde. Esta tecnologia permite isolar cores e tratar separadamente diferentes áreas da imagem, ao mesmo tempo que consegue transições de cor subtis para um aspeto realista. Ao contrário de outros compositores, os modelos Ultimatte 12 oferecem cores vivas, imagens realistas e uma nitidez sem precedentes.
Composições e sobreposições com sombras e transparências
Os algoritmos optimizados dos modelos Ultimatte 12 permitem a remoção da sobreposição e do reflexo verde de qualquer elemento, permitindo-lhe criar ambientes virtuais incrivelmente realistas. Não há necessidade de se preocupar com sombras ou objectos transparentes com reflexos, uma vez que o dispositivo recolhe automaticamente amostras de cores, gera máscaras perfeitas para paredes, pavimentos e outras partes da imagem e aplica correcções conforme necessário. Como resultado, qualquer excesso cromático é suprimido e as sombras aparecem corretamente no novo fundo. Além disso, o processamento de objectos transparentes é efectuado sem quaisquer problemas.
Grande variedade de ligações audiovisuais
Os modelos desta linha têm um máximo de sete entradas para composição com diferentes fontes. Estas incluem ligações para o primeiro plano, o fundo e os diferentes tipos de máscaras utilizadas, bem como ligações para acrescentar camadas adicionais à composição. É também possível utilizar fontes não sincronizadas quando se trabalha com imagens fixas ou mesmo não ligar qualquer fonte, uma vez que podem ser utilizadas imagens de fundo ou outros elementos previamente armazenados na memória interna, reduzindo assim os custos associados aos sistemas de transmissão.
Sistema de alimentação eléctrica redundante
Inclui um sistema de alimentação redundante de 100-240 V para garantir o funcionamento em situações críticas durante a transmissão para o ar.
USB-C
Esta porta permite a atualização do dispositivo e a utilização do programa utilitário.
Saída para o primeiro plano
Permite sobrepor a composição com camadas através de um misturador externo.
Referência do apresentador
Ligue um monitor para que os actores possam ver a composição.
Ethernet
Ligue o software de controlo incluído para Mac ou Windows, ou utilize um dispositivo Smart Remote 4.
Entradas GPI
Estas entradas podem ser utilizadas para carregar predefinições e executar sequências de macros.
Saída para máscaras
Utilizado em conjunto com a saída de primeiro plano ao criar uma composição com um misturador externo.
Adiantamento
Permite-lhe visualizar as fontes internas nas diferentes unidades Ultimatte.
Modelos de próxima geração com tecnologia SDI 12G avançada
Os modelos Ultimatte 12 4K e 8K incluem ligações SDI 12G compatíveis com os formatos HD actuais e com os padrões UHD ou 8K da próxima geração. Só esta conetividade permite o processamento de imagens UHD através de um único conetor BNC, que também pode ser utilizado com equipamento HD. Estes modelos suportam praticamente qualquer equipamento SD, HD e SDI 3G, 6G ou 12G, bem como todos os formatos HD e UHD até uma resolução máxima de 2160p60. O modelo Ultimatte 12 8K oferece conexões SDI 12G de quatro links com suporte para sinais de 4320p60. Isto permite que seja utilizado atualmente com câmaras HD, estando também preparado para processar conteúdos UHD ou 8K quando necessário.
Várias unidades Ultimatte com um único monitor
Todos os modelos Ultimatte 12 possuem uma funcionalidade que permite visualizar sinais de até oito unidades num único monitor SDI. Basta ligar os dispositivos em série utilizando as entradas e saídas de monitorização e ligar o último a um monitor SDI. Depois, seleccionando diferentes unidades através do Ultimatte Software Control ou do painel Smart Remote 4, um sinal limpo é instantaneamente transmitido através das unidades ligadas em série e apresentado no monitor. Isto simplifica muito a tarefa de monitorização, mesmo quando várias câmaras estão equipadas com dispositivos Ultimatte.
Controlo de câmaras HDMI a partir de misturadores SDI
O Ultimatte 12 HD Mini possui uma funcionalidade especial que converte os sinais de controlo da câmara SDI para o formato HDMI. Isto permite que um comutador ATEM SDI controle uma Blackmagic Pocket Cinema Camera ligada à porta HDMI. Este modelo permite-lhe transmitir o sinal de controlo do comutador para a câmara. Para tal, basta ligar a saída SDI de uma unidade Ultimatte à entrada correspondente do misturador, a saída principal do misturador à entrada do compositor e, finalmente, a entrada HDMI do compositor à câmara. Posteriormente, atribuindo um número à câmara através do programa utilitário, é possível definir a cor, ativar a luz piloto e iniciar a gravação remotamente. Além disso, é possível controlar a câmara a partir de misturadores ATEM Mini.
Inclui software de monitorização gratuito
Todos os modelos Ultimatte 12 incluem o Ultimatte Software Control para Mac e Windows. A janela principal apresenta diferentes secções com menus para diferentes funções. Embora a interface possa ser confusa no início devido ao grande número de botões e definições, pode aprender a alternar entre eles rapidamente à medida que cria a sua composição. O programa utilitário também permite carregar conteúdo para a memória interna do dispositivo a partir de computadores. Todas as definições e imagens fixas estarão disponíveis mesmo depois de a unidade ser desligada. Para além disso, os modelos Ultimatte 12 4K e 8K incluem ligações Ethernet 10G para uma transferência de dados mais rápida.
Menus principais
Os botões situados na parte superior da janela permitem-lhe selecionar as diferentes fontes a ajustar. Também é possível selecionar uma máscara para aplicar os ajustes à máscara principal e configurar o dispositivo.
Funções
Este módulo permite-lhe ativar ou desativar definições específicas, bem como repor determinados parâmetros nos valores predefinidos.
Grupos
Este módulo de interface contém a maior parte das definições. Por exemplo, para modificar o reflexo do primeiro plano, clique no botão correspondente e depois no botão "Reflexo 1". Os controlos de configuração serão apresentados na parte lateral da janela principal.
Controlo de informações e ficheiros
Este módulo permite-lhe guardar um ficheiro com as predefinições e configurar determinados parâmetros do aparelho. Basta clicar no ícone da pasta para guardar estas definições. Também é possível copiar as definições de uma unidade para outra e visualizar o estado e a configuração clicando no ícone de informação.
Barra de estado
A barra de estado na secção inferior da janela principal indica as unidades controladas pelo programa Ultimatte Software Control. Quando a rede identifica uma delas, o ícone correspondente acende-se a verde ou a azul quando selecionado.
Saída para monitores
Este é um dos controlos mais importantes e determina quais as imagens que são vistas no monitor ligado à saída da unidade. É possível alternar entre o programa, a fonte para o primeiro plano, o fundo, a composição, as máscaras internas e a saída para a imagem principal.
Ultimatte Smart Remote 4 opcional
Este dispositivo é um controlo de ecrã tátil que permite que as unidades Ultimatte 12 sejam operadas através de uma rede Ethernet. Juntamente com a função de monitorização, é possível visualizar o sinal de até oito unidades sem uma matriz de comutação adicional. Além disso, o painel possui botões físicos e botões rotativos para aplicar e guardar predefinições, enquanto o ecrã tátil oferece um acesso fácil a cada um dos parâmetros. Os botões no painel frontal das unidades Ultimatte permitem recuperar as predefinições e as soluções individuais também podem ser facilmente criadas utilizando o protocolo de controlo baseado em texto.
Especificações técnicas:
Ligações
Entradas de vídeo SDI
5
Saídas SDI
4
Saídas derivadas SDI
1
SD ou HD com ressincronização para o primeiro plano.
Velocidades de transmissão
270 Mb/s, 1,5 Gb/s, 3 Gb/s.
Ressincronização de tipos de letra
Em todas as entradas.
Ligações para sinais de referência
1 entrada e 1 saída com conectores BNC.
Tri-Sync ou Black Burst.
GPIO
DE15
Até 1 Gb/s para controlar o dispositivo e carregar imagens para o painel multimédia.
Interface de computador
1 x USB-C 3.0 para configurar e atualizar o dispositivo.
Ultimatte 12 HD
Formatos suportados
Formatos SD
525i59.94 NTSC, 625i50 PAL.
Formatos HD
720p50, 720p59.94, 720p60.
1080i50, 1080i59.94, 1080i60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30.
Conformidade com a SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M nível A e B.
Amostragem de vídeo
4:2:2
Precisão das cores
10 bits
Espaços cromáticos
REC 601, REC 709, REC 2020.
Definições compatíveis
Deteção automática de sinais SD e HD.
Tipos de letra para composições
Grande plano
1 x 3G SDI com saída derivada
Fundo
1 x 3G SDI
Imagem do painel multimédia
Máscara de fundo
Janela interior
Máscara de exclusão
Máscara de retenção
Camada adicional
Máscara de camada
Saídas para composições
Máscara
Programa
Monitor
Entrada para monitores
para ligação de unidades em série
para visualizar o fundo, o primeiro plano, o sinal principal e os diferentes tipos de máscaras ou efetuar ajustamentos cromáticos.
Painel multimédia
Formatos para o fundo
TGA, TIFF, BMP, PNG, JPG.
Formatos para o fundo com canal alfa
TGA, TIFF, BMP.
Formatos para camadas adicionais
Formatos para camadas adicionais com canal alfa
Formatos para máscaras de exclusão
TIFF, BMP, PNG, JPG.
Formatos para máscaras de retenção
Memória do painel multimédia
Armazenamento interno não volátil de 6 GB.
Ecrãs
O ecrã a cores de 2,2 polegadas integrado mostra o nome do dispositivo, imagens, formato do sinal, intensidade do áudio, estado do equipamento e menus de definições.
Controlo
Painel frontal
Ecrã a cores de 2,2 polegadas, 3 botões para predefinições, 3 botões para menus e botão rotativo.
Ligação de controlo
Ligação direta ou por rede Ethernet a PCs com painéis Ultimatte Software Control ou Ultimatte Smart Remote 4.
Programa de controlo
Controlo de software Ultimatte
compatível com computadores Mac® ou Windows®.
Painel de controlo físico
Ultimatte Smart Remote 4
Controlo personalizado
Protocolo Ethernet e diagrama de pinos GPIO incluídos no manual de instruções.
Apoio informático
Atualizar o dispositivo
Através de ligação USB-C ou Ethernet a computadores Mac® ou Windows®.
Configuração
O endereço IP é configurado através do painel frontal ou do programa utilitário.
Sistemas operativos
Ícone do Mac
Mac 11.0 Big Sur,
Mac 12.0 Monterey ou posterior
Ícone do Windows
Windows 10 de 64 bits.
Windows 11.
Necessidades energéticas
Alimentação eléctrica
1 interno x 100-240 V AC, 50/60 Hz.
Consumo
15 W
Acessórios
Acessórios opcionais
Instalação física
1/2 U de largura, 1 U de altura.
Especificações físicas
Especificações ambientais
Temperatura de funcionamento
0 °C a 40 °C (32 °F a 104 °F)
Temperatura de armazenamento
-20 °C a 60 °C (-4 °F a 140 °F)
Humidade relativa
0 % a 90 % sem condensação
Itens incluídos
Envelope de boas-vindas com código QR para descarregar o software.
Garantia
GARANTIA DE 2 ANOS
