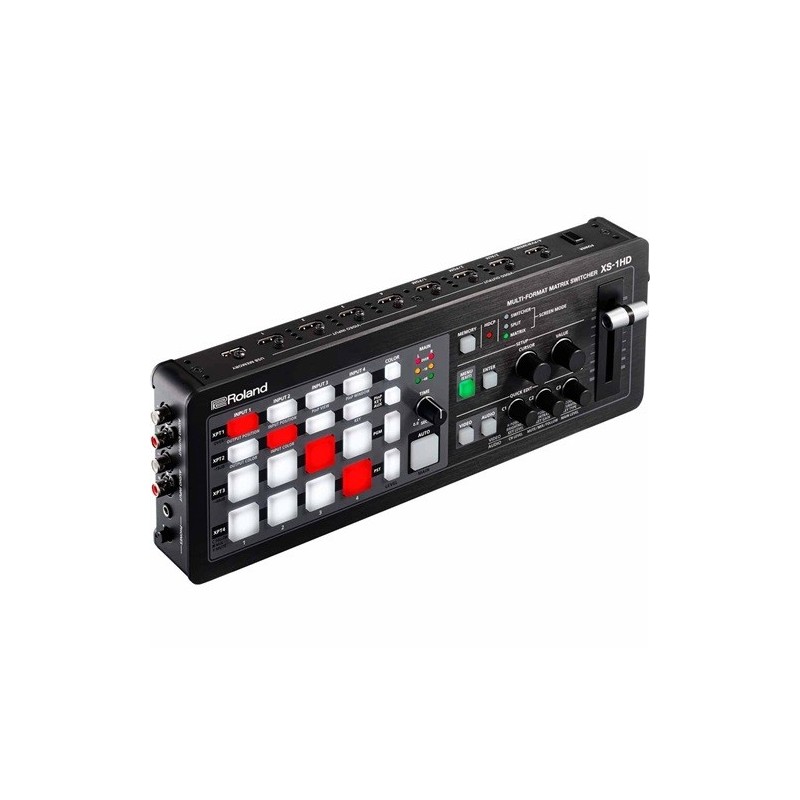

Roland XS-1HD Comutador de matriz multi-formato com saída para vários ecrãs e composição de vídeo

Roland O XS-1HD é um comutador de matriz 4x4 versátil e compacto com saída multiview e composição de vídeo. Incorpora scalers em cada entrada suportando até WUXGA/1080p. O XS-1HD é ideal para uso em produções de eventos ao vivo que requerem uma grande variedade de formatos de sinal de vídeo. Graças aos scalers de alta qualidade incorporados em cada uma das entradas, permitem uma configuração rápida e fácil. Com apenas a largura de um portátil de 13", o XS-1HD permite o funcionamento em tempo real, mesmo em ambientes de trabalho com limitações de espaço.

O XS-1HD pode comutar vídeo de até quatro fontes, como câmaras, computadores ou leitores multimédia, e pode distribuir livremente o vídeo em ecrãs LCD ou projectores. O scaler fornecido em cada entrada significa que a posição ou o zoom podem ser ajustados mesmo quando os sinais de vídeo que estão a ser introduzidos são de formatos diferentes. Uma vez que está integrado um emulador EDID, a resolução correcta será enviada dos computadores para o comutador. É possível alterar instantaneamente o que está a ser enviado para qualquer ecrã ao chamar as predefinições armazenadas, à medida que o evento progride ou quando for adequado à situação.

O modo Matrix permite alternar um total de quatro destinos para a emissão, como ecrã principal, ecrã secundário, monitor para o apresentador e um sinal digital para informações gerais. O modo Switcher é conveniente quando o operador necessita de comutação tradicional em tempo real com pré-visualização multi-view, PinP, key-compositing e transições desvanecidas.

O XS-1HD é ideal para salões de banquetes, salas de aula, teatros ou estúdios de e-Learning que utilizam vários destinos para apresentar vídeo. Aplicações sofisticadas que, de outra forma, exigiriam a integração de comutadores de vídeo, misturadores de áudio e painéis de controlo podem ser realizadas utilizando apenas o XS-1HD. Como as definições de configuração podem ser armazenadas, mesmo as configurações mais sofisticadas podem ser invocadas instantaneamente. A porta de controlo RS-232 facilita a adição de um sistema de controlo de terceiros ao XS-1HD.

Os scalers integrados e os vários modos de funcionamento tornam-no ideal para utilização em áreas de eventos, pode lidar com tipos e resoluções de fontes de entrada em constante mudança e adapta-se facilmente a diferentes requisitos de destino de transmissão. O seu suporte para o protocolo HDCP torna-o indispensável, especialmente quando os clientes pretendem reproduzir fontes de vídeo com sinais HDMI protegidos por HDCP, como Blu-ray ou smartphones. As imagens fixas podem ser incorporadas a partir de uma unidade flash USB e são óptimas para a apresentação de logótipos.

O modo Split é ideal para estúdios de produção de e-Learning que necessitam de criar vídeo composto a partir de conteúdos enviados por câmaras e fontes de dados de computador. Uma vez que o áudio pode ser comutado em sincronia com as transições de vídeo, é fácil combinar conteúdo de reprodução audiovisual com o vídeo da câmara. Pode compor até três ecrãs PinP, por exemplo, para combinar uma câmara focada no orador com as imagens dos dados da sua apresentação sobrepostas.

Tudo incluído num formato compacto, o XS-1HD inclui um switcher, scalers e misturador de áudio numa única unidade. Além disso, o processamento de imagem de alta qualidade permite a saída para ecrãs grandes e de alta resolução sem degradação da qualidade.

O XS-1HD utiliza o processamento de sinal RGB/YPbPr 4:4:4 de 10 bits, assegurando que a qualidade das fontes de vídeo de entrada é preservada até à saída para o ecrã de saída, especialmente com fontes de dados. O vídeo que é comutado para um grande ecrã LED ou projetor é emitido com uma clareza nítida. Também incorpora um gerador de padrões de teste, que lhe permite emitir um padrão de teste adequado para ajustar a saída de vídeo para um projetor ou um grande ecrã LED. É fornecida uma vasta seleção de vários padrões, incluindo barras de cor, Cross-Hatch e Ramp. Também está incluída uma função de animação que faz deslocar o padrão apresentado na diagonal.

• O comutador matricial de secretária tem a largura de um portátil de 13" e está equipado com quatro portas de entrada e saída HDMI
• Processamento 4:4:4:4/10-bit de alta qualidade até WUXGA/1080p
• Sincronização de fotogramas e scaler em todas as portas de entrada
• Três modos de funcionamento
• O modo Matrix permite a comutação de 4 fontes para qualquer uma das 4 saídas
• O modo Switcher permite PinP, composição de teclas e transições desfocadas
• O modo Split permite a visualização de quadros PinP de até três janelas incorporadas
• Misturador de áudio digital integrado de oito canais processa áudio de quatro sinais HDMI e entrada analógica estéreo
• Emulador EDID integrado, compatível com HDCP
• Pode aceitar imagens fixas carregadas num dispositivo de memória flash USB
